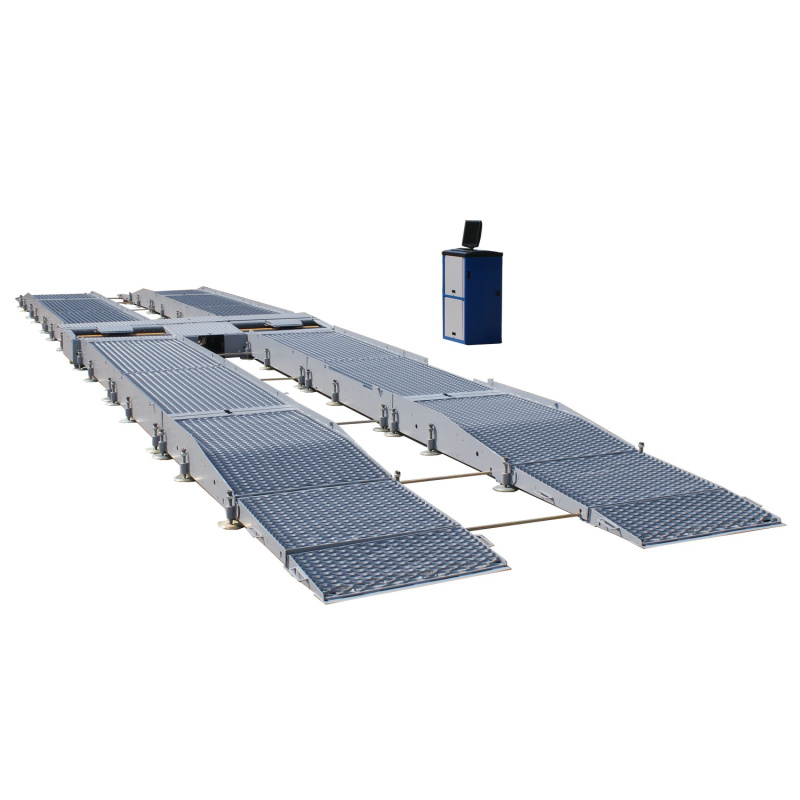

Универсальная передвижная линия технического контроля ЛТК-13У-СП-14

Передвижная универсальная линия технического контроля легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 13 т. Напольная установка блока роликов с эстакадой. Комплект ПК-опция.
Передвижная универсальная линия технического контроля ЛТК-13У-СП-14 представляет собой комплекс с напольной установкой блоков роликов тормозного стенда с эстакадой. Предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 13 тонн, при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.

Системы автомобиля, проверяемые при помощи средств технического диагностирования:
• тормозная система
• рулевое управление
• элементы подвески и колеса
• двигатель
• внешние световые приборы
• светопропускания стекол

Принцип работы линии:
• последовательный сбор и программная обработка результатов измерений приборов, входящих в состав линии, и визуального контроля технического состояния АТС;
• результаты измерений от приборов передаются по беспроводной связи (Bluetooth) или радиоканалу на ПК линии;
• результаты визуального контроля вносятся техническим экспертом вручную через клавиатуру ПК;
• измерения от всех приборов, входящих в состав линии, в режиме online отображаются на мониторе ПК;
• все проведенные осмотры архивируются в программе ПО ЛТК ГАРО и в любой момент могут быть выведены на экран монитора, распечатаны, переданы на электронный носитель;
• ПО ЛТК ГАРО формирует отчет для Единой автоматизированной информационной системы технического осмотра (ЕАИСТО) Госавтоинспекции МВД России.

Программное обеспечение:
Программное обеспечение линий предусматривает формирование, хранение и передачу следующих данных:
• регистрацию учетных данных проверяемого АТС;
• регистрацию сведений о владельце АТС и оплате выполненных работ;
• измерение показателей эффективности работы систем автомобиля;
• регистрацию выявленных неисправностей по существующим нормативам;
• оформление результатов проверки технического состояния АТС;
• хранение полученных результатов осмотра;
• составление статистических отчетных документов о ходе проверки АТС;
• возможность видеорегистрации АТС, проходившей технический осмотр в автоматическом режиме;
• возможность передачи данных в ЕАИСТО в автоматическом режиме;
• печать диагностической карты (ДК);
• печать фотографий АТС проходивших технический осмотр, включая печать ДК с фотографией АТС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Характеристики проверяемых автомобилей:
– максимальная нагрузка на ось, кг 13.000
– диаметр колес (по шине), мм От 520 до 1.300
– количество осей, не более 10

Расстояние между внутренними/наружными торцами роликов, мм 800/2.800
Питание линии от трехфазной сети переменного тока напряжение, В 380±10%
частота, Гц 50±1%
Установленная мощность электрооборудования, кВт, не более 22
Масса, кг, не более 4550

ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ, ВХОДЯЩИХ В ЛИНИЮ:
Диапазон измерения тормозной силы на одном колесе, кН От 1 до 6 От 3 до 30
Диапазон измерения силы, создаваемой на органе управления, Н От 300 до 1.000
Диапазон измерения массы каждого взвешивающего устройства, кг От 100 до 1.000 От 650 до 6.500
Диапазон измерения угла поворота рулевого колеса, град От 0 до 55
Диапазон измерения угла наклона светотеневой границы, угл. мин. От 0 до 140
Диапазон измерения силы света внешних световых приборов, кд От 0 до 150.000
Диапазон измерения содержания углеводородов, объемная доля, млн? От 0 до 3.000
Диапазон измерения содержания оксида углерода, объемная доля, % От 0 до 7,00
Диапазон измерения содержания диоксида углерода, объемная доля, % От 0 до 16
Диапазон измерения содержания кислорода, объемная доля, % От 0 до 21
Диапазон измерения дымности,% От 0 до 99,9
Диапазон измерения светопропускания стекол, % От 45 до 99
Диапазон измерения давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автотранспортных средств, МПа (бар) т 0,2 до 1 (ОТ 2 ДО 10)

Грузовое место      Масса брутто, кг       Габаритные размеры, см
№ 1                                      56                                74х43х65
№ 2 (ящик)                          63                              129х39х70
№ 3 (пакет)                      1240                             152x136x84
№ 4 (пакет)                        530                             222x82x86
№ 5 (пакет)                        535                             222x82x90
№ 6 (пакет)                        845                             222x102x128
№ 7 (пакет)                        710                             222x82x113
№ 8                                     140                             120х72х82
№ 9                                       35                               76х54х40
№10                                      12                             175х15х11
№ 11 (ящик)                       136                               90х178х80
№ 12 (ящик)                         45                             110х52х51
№ 13                                     65                             132х67х39
№ 14                                     75                             132х67х39
